как на заготовке для часов правильно отметить место для цифр

Способ 1

Еще способы :Советы от Светланы Аникеевой )))

Для этого есть несколько вариантов ,первый ,наложить распечатанный циферблат меньшего размера чем Ваша заготовка и приложив линейку сделать разметку данный шаблон можно потом использовать распечатав единыжды,самый простой и точный это вставить механизм ,одеть стрелки ,выставить их собрав в "пучок"))))))))) и делаете первую отметку ,затем вращаете колёсико часового механизма и когда большая стрелка сделав один оборот выставится на первую отметку то около малой стрелки наносите вторую и повторяете операцию,за 5 минут нанесёте точнейшую разметку

!Можно конечно прибегнуть и к циркулю отмечая от центра по 15 градусов по кругу ,но стоит ли заморачиваться)Можно взять циркуль отмерить угол в 15 градусов на транспортире и затем поставив одну точку на заготовке приставляя циркуль нанести разметку приставляя циркуль к новой точке ,главное циркуль жёстко закрепите ,что бы угол не сбился !

В этой статье мы попросили мастера ответить на вопрос: «Как расчертить циферблат для часов без циркуля и транспортира?», а также дать полезные рекомендации для наших читателей. Что из этого получилось, читайте далее.

— два плотных листа картона формата А4 (обычный лист писчей бумаги); — циркуль; — ножницы; — транспортир; — остро отточенный карандаш; — линейка с миллиметровыми делениями; — угольник (для построения прямых углов).

1. Положи лист горизонтально. Примерно в центре листа поставь точку «1» и проведи через нее две взаимно перпендикулярные прямые: горизонтальную и вертикальную.

2. Все построения черти легко, не нажимая на карандаш. Многие линии играют вспомогательную роль и будут стерты впоследствии!

3. Проведи три окружности с центром в точке «1» радиусами 5, 6,5 и 7,5 см.

4. Разметь транспортиром часовые линии по всему кругу вокруг точки «1» через каждые 15°. Началом отсчета возьми горизонтальную линию. Затем проведи эти линии от центра до первой окружности и продолжи их от второй окружности до третьей.

5. Из тех точек, где вертикальная линия пересекает самую большую окружность (точки «2» и «3»), проведи еще две горизонтальные линии, в точности перпендикулярные этой вертикали. Отмерь от точек «2» и «3» вправо отрезки на этих новых прямых длиной по 9 см и соедини их правые концы еще одним вертикальным отрезком. Теперь левая полуокружность и полученный прямоугольник обрисовывают точный контур будущего циферблата.

6. Продолжи полученный вертикальный отрезок вверх и вниз еще на 1,5 см и соедини полученные точки («4» и «5») соответственно с точками «2» и «3». Полученные два треугольника будут загнуты вверх.

7. Продли две горизонтальные прямые за точки «2» и «3» также на 1,5 см и соедини между собой обе новые точки. Полученная полоса также будет загнута вверх.

8. Чтобы затем скрепить между собой треугольники и полоску на узком катете треугольников, надо нарисовать по отвороту длиной 1,5 см и такой же ширины. Отвороты должны слегка сужаться по мере удаления от стороны треугольника. Точно по стороне они будут загнуты внутрь и приклеены снаружи к полоске.

9. Сотри аккуратно обе внутренние окружности, а также правую половину большой окружности, находящейся внутри большого прямоугольника. Продли часовые линии правой полуокружности до пересечения границ прямо- угольника.

10. Наметь линию будущего надреза, жирно прочертив ее от правого края прямоугольника на 4,5 см к центру.

11. Подпиши часы у каждой часовой линии циферблата (для этого специально оставлено место между двумя внутренними окружностями). Сперва поставь цифру 12 (или ХП) справа напротив центральной горизонтальной линии (как раз там, где будет надрез для установки гномона). Затем по часовой стрелке разметь линии на увеличение часов, а против — на уменьшение. Циферблат готов!

12. Вырежи полученный циферблат вместе с отворотами. Надрежь лезвием прорезь под ширину твоего картона. Загни треугольники и полосу и склей их между собой.

II. Делаем гномон (указатель) солнечных часов

1. Положи второй лист также горизонтально и отметь на глаз точку примерно в середине нижней стороны листа (точка «5»). Через нее проведи вертикальную линию строго перпендикулярно горизонтальной стороне.

2. Отмерь вверх по этой линии ровно 9 см (это будет точка «6»). От нее, принимая за начало отсчета вертикальную линию, отмерь угол, равный углу наклона экватора в твоем городе (90° минус широта места; для Москвы широта равна 56°, следовательно, угол — 34°).

3. От точки «5» направо отмерь 9 см вдоль нижней стороны листа. Также и вправо от точки «6» точно по горизонтали отмерь отрезок 1,5 см. Соедини эти две точки. В результате получится трапеция с широким основанием и узкой вершиной.

4. Наметь на правой боковой стороне трапеции широкую дугу, начинающуюся от верхней точки этой стороны и заканчивающуюся на расстоянии 3,5 см от ее нижнего конца.

5. Осталось только пристроить маленький отворот длиной 1,5 см к верхней стороне трапеции, немного суживающейся по мере удаления от стороны. Этим отворотом гномон будет крепиться к циферблату (также с его внешней стороны).

6. Теперь наметь вырез длиной 4,5 см от точки «5» к точке «6» вдоль вертикальной линии.

7. Сделай этот вырез лезвием той же ширины, что и толщина картона. Вырежи и всю трапецию, сохраняя отворот. Гномон готов!

8. Вставь гномон вырезом в вырез циферблата «длинным» треугольником вверх. Часы готовы!

Нужно установить часы так, чтобы гномон в точности указывал на Полярную звезду своим острием. Циферблат обращен кверху, но наклонен к горизонту так же, как и экватор. Потому и сами часы, которые ты сделал, носят название экваториальных.

Чтобы обеспечить правильную их установку, достаточно по компасу определить направление на север и так установить часы, чтобы линия 12 – 24 часа была ориентирована на север, а деление «12 часов» циферблата было обращено к северу. Тогда и острие гномона будет устремлено на Полярную звезду. Теперь эти часы показывают тебе, как расположена плоскость небесного экватора, как проходит ось мира.

Проверь, как работают твои часы. Они всегда указывают местное истинное солнечное время. Ты заметишь, что их показания отличаются от показаний механических часов, которые указывают всегда среднее поясное время.

Бесплатные видео-уроки Corel Draw http://www.ypoku-corel.ru.

Как нарисовать шкалу циферблата. Узнай три способа как нарисовать шкалу циферблата прямо сейчас Нам, как.

Самый быстрый и простой способ изготовления циферблата [email protected]

All Videos Here — https://www.youtube.com/channel/UCUihgreKWPgCCRe2PMxiMeg/videos.

Видео урок о том как в иллюстраторе нарисовать часы. Циферблат.

Смотрите видео, как сделать часы из цветного картона своими руками вместе с детьми. Эту детскую поделку.

Как сделать модель часов из бумаги — пособие, чтобы изучать с ребенком время. Простые часы из бумаги легко.

Циферблат часов #какнарисовать #циферблат #corel Уже есть урок о круглом циферблате, вот на него ссылка https://you.

В этом уроке рисования вы узнаете, как нарисовать наручные часы поэтапно,при помощи маркеров! В работе.

Пробуем изготовить не сложный циферблат наручных или карманных часов.how made watch face [email protected]

Мастер-класс о том, как сделать перевод рисунка на циферблат и найти мечта для цифр, чтобы часы ходили точно.

ЕСЛИ ВОЗНИКНУТ ВОПРОСЫ, ТО ПРОСЬБА НЕ ЗАДАВАТЬ ИХ В КОММЕНТАРИЯХ К ВИДЕО, А ПИСАТЬ НА ПОЧТУ Email: [email protected]

Весьма рискованный метод чистки старого часового циферблата.

_________________ Иногда так хочется побыть слабой женщиной, но, как на зло, то избы горят, то кони скачут

_________________ Нам ніколи не дається бажання без можливості втілити його в життя))) Мои хвастики-частичка моей души

_________________План писали на бумаге, да забыли про овраги, а по ним ходить.

Я тут набросала. Должно получиться.Надо начертить круг диаметром как узкая часть овала (желательно чертить все же циркулем или еще как-нибудь поточнее). Разметить круг на 12 частей. На рисунке справа — показано как это сделать точно: вверх 5 клеток, в сторону — 3. И наоборот: 3 вверх и 5 в сторону. (М-да, объяснялка из меня та еще((()После этого провести параллельные линии через точки пересечения окружности и разделителей до линии овала. Если не получится ровно, можно подправить на глаз. Мне кажется, главное — чтоб симметрично было.

Возможно у Вас есть свои мнения на тему «Как расчертить циферблат для часов без циркуля и транспортира»? Напишите об этом в комментариях.

как нарисовать циферблат в corel

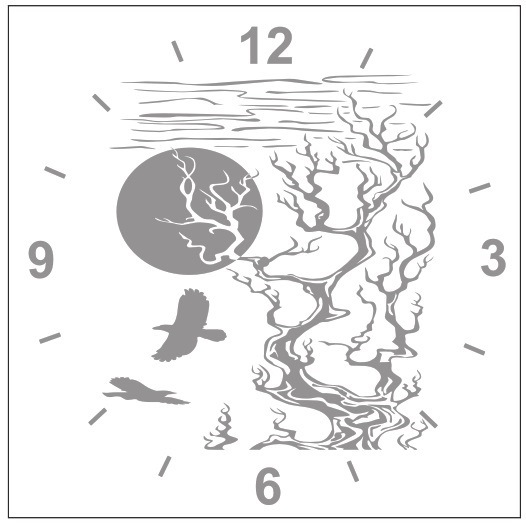

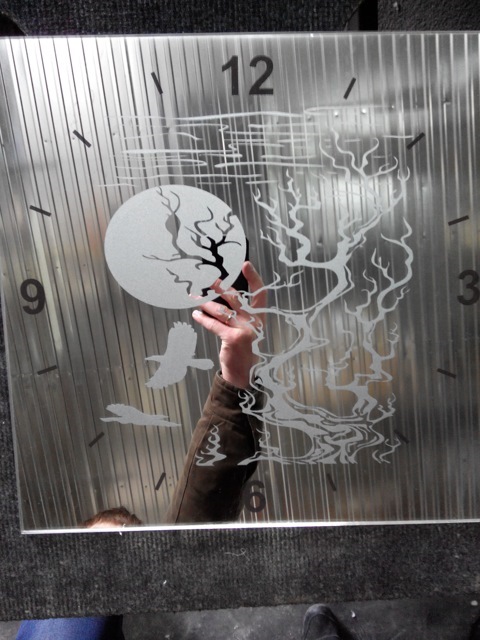

Сделал циферблат часов на основе зеркала 350х350мм. Для начала нарисовал рисунок циферблата в CoralDraw, дальше порезал его на плоттере. Для того чтобы лицевая часть зеркала осталась гладкой, рисунок клеится с другой стороны зеркала(обратите внимание что рисунок должен быть вырезан в зеркальном отображении).

как нарисовать циферблат в corel

как нарисовать циферблат в corel

как нарисовать циферблат в corel

Аналогичным способом можно делать часы с подсветкой, просто после пескоструя рисунок не красить и сзади примудрить светодиодную ленту

Смотрите также

Метки: самодельные часы, циферблат часов, настенные часы, часы зеркальные

Комментарии 17

как нарисовать циферблат в corel

Отличная работа, эксклюзив.

как нарисовать циферблат в corel

Отлично ! Всегда хорошо когда голова и руки растут откуда надо !

как нарисовать циферблат в corel

как нарисовать циферблат в corel

Круто! А если вместо пескоструй на лицо клеить матовую пленку намного хуже будет?

как нарисовать циферблат в corel

хуже не будет, а будет еще один из вариантов исполнения— Фон зеркальный, рисунок матовый— Фон зеркальный, рисунок под покраску— Фон матовый, рисунок зеркальный— Фон матовый, рисунок под покраску— Фон под покраску, рисунок матовый и.т.д в общем возможны разные вариации ))

как нарисовать циферблат в corel

Напиши как ты стекло сверлишь, заинтересовало. А так молодец, очень красиво получается!

как нарисовать циферблат в corel

спасибо, отверстия делаю на спец.станке, благо есть доступ к нему)

как нарисовать циферблат в corel

А если в домашних условиях сверлом (с алмазным напылением)для кафельной плитки? Не пробовал? а то не у всех есть доступ спец. инструменту…

как нарисовать циферблат в corel

можно и алмазным сверлом, только долго и есть вероятность что треснет если сверлить под углом или с сильным усилием

как нарисовать циферблат в corel

Напиши как ты стекло сверлишь, заинтересовало. А так молодец, очень красиво получается!

Сверлиться очень просто. Берется медная трубка по диаметру отверстия, ну или любая из мягкого металла. На место сверления натирается с наждачного камня порошок, потом капля машинного масла, делается кашица. И дрелью очень маленькими оборотами сверлиться. Я раньше сверлил ручной дрелью медицинские баночки. Трубочкой быстрее получается, так как выбираешь не все стекло а только краешек. Удачи.

>
